SCALA ANTICADUTA CON BINARIO CENTRALE
La scala con binario integrato è conforme al Regolamento dei DPI (UE) 2016/425, alla norma EN 353-1:2014+A1:2017, alla RFU PPE-R/11.119 Versione 1, e alla EN ISO 14122-4:2016 che tratta dei dispositivi anticaduta di tipo guidato comprendenti una linea di ancoraggio rigida.
Scala con Binario Centrale: cos'è e come funziona
La scale con binario centrale è conforme al Regolamento dei DPI (UE) 2016/425, alla norma EN 353-1:2014+A1:2017, alla RFU PPE-R/11.119 Versione 1, e alla EN ISO 14122-4:2016 che tratta dei dispositivi anticaduta di tipo guidato comprendenti una linea di ancoraggio rigida.
E’ costituito da un profilo estruso in alluminio, utilizzato per applicazioni di tipo verticale sia direttamente a muro con staffe distanti 300cm che su una scala esistente, con apposite piastre distanti massimo 150cm.
Questo tipo di impianto è certificato per l’utilizzo da parte di 1 operatore alla volta con apposito carrello dotato di assorbitore d’energia che, tramite rotelle, scorre sulla rotaia; lo stesso è integrato con un cordino a misura collegabile all’attacco sternale dell’imbracatura.
Questo impianto è di tipo deformabile. Il binario è in lega d’alluminio anodizzata mentre gli elementi di fissaggio in acciaio inox. L’impianto è garantito 10 anni con obbligo di manutenzione annuale. L’impianto è stato testato dall’Ente Certificatore Apave.
Sicurezza Individuale: i prodotti delle Scale con Binario Centrale
Sicurezza e comodità
Ingombro 0 - Sicurezza 10
Tralicci, pale eoliche, trasmettitori, edifici civili ed industriali possono essere dotati di una scala con binario centrale atta a garantire durante le operazioni di risalita e discesa una sicurezza per l’operatore, che utilizzando una navetta di scorrimento inserita all’interno del binario azzera il rischio di caduta dall’alto.
La scala con binario centrale può essere utilizzata anche in ambito storico, grazie alla reclinabilità dei gradini e al carter di protezione che può essere verniciato del ral desiderato.
Fissaggio a Croce
Il fissaggio a croce garantisce l’ancoraggio del binario ai supporti. Si inserisce nella parte cava dell’estrusione del binario e consente il sostegno dello stesso alle staffe di fissaggio.
∎ Materiale: Alluminio
∎ Dimensioni: 20×20.50x 50mm
∎ Fissaggio: 1 vite TE M10 x 30mm inox con rondella grower
∎ Peso: 0,07 Kg
Fermo mobile per Navetta
Si utilizza per impedire l’uscita accidentale del carrello di scorrimento e consentirne l’ingresso su binario. Si installa alla estremità inferiore inserendo il profilo a croce nell’anima del binario. Il fermo mobile è dotato di molla di chiusura.
∎ Materiale: alluminio anodizzato 6060T6
∎ Finitura: Anodizzato con possibilità di verniciatura al RAL desiderato
∎ Lunghezza: 250 mm
∎ Fissaggio: 4 viti M6x50
∎ Peso: 0,54 Kg
Fermo Fisso per Carrello
Si utilizza per impedire l’uscita accidentale del carrello di scorrimento e consentirne l’ingresso su binario. Si installa alla estremità superiore, posizionando il fermo sulla parte posteriore del binario.
∎ Materiale: alluminio anodizzato 6060T6
∎ Finitura: Anodizzato con possibilità di verniciatura al RAL desiderato
∎ Lunghezza: 250mm
∎ Fissaggio: 4 viti M6x50
∎ Peso: 0,54 Kg
Elemento di Giunzione
L’elemento di giunzione viene impiegato per collegare due tratti consecutivi del binario. È ricavato da una estrusione d’alluminio con sezione a croce che viene innestata all’interno della sezione cava del binario. Si fissa tramite le viti di bloccaggio.
∎ Materiale: alluminio anodizzato 6060 T6
∎ Finitura: naturale
∎ Dimensioni: 22×20.50×100 mm
∎ Fissaggio: 4 viti TCEI M6x50 e dadi autobloccanti
∎ Peso: 0,12 Kg

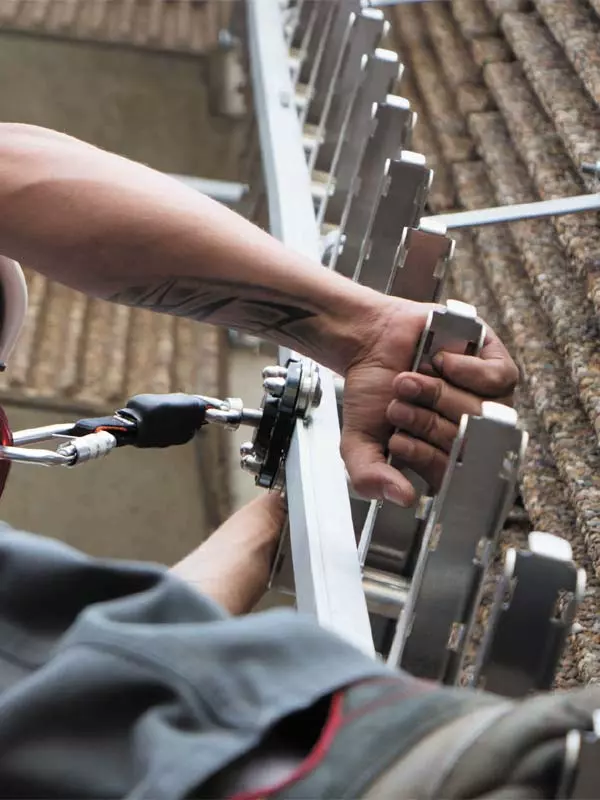

Navetta Verticale
Il carrello verticale è la connessione tra l’operatore e il sistema di anticaduta: esso è l’elemento fondamentale per l’utilizzo del binario e si arresta in caso di intervento. Il carrello scorre lungo il binario tramite rotelle e consente l’aggancio dell’operatore tramite il gancio ad anello. L’inserimento del carrello avviene dall’apposito freno mobile oppure prima del montaggio del finecorsa.
∎ Materiale: acciaio inox AISI 304 e alluminio
∎ Peso: 0,8 Kg

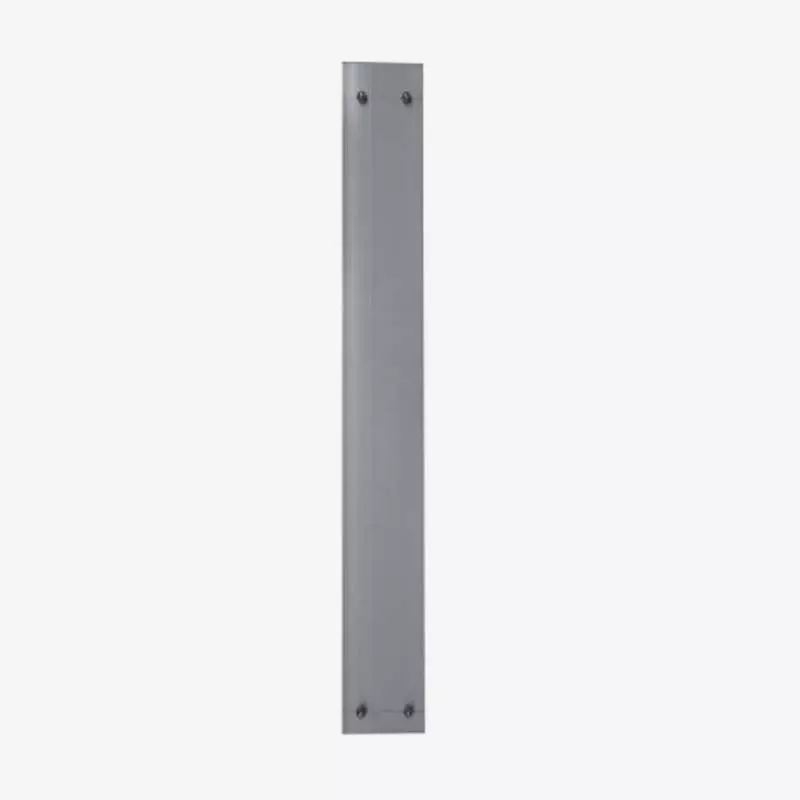

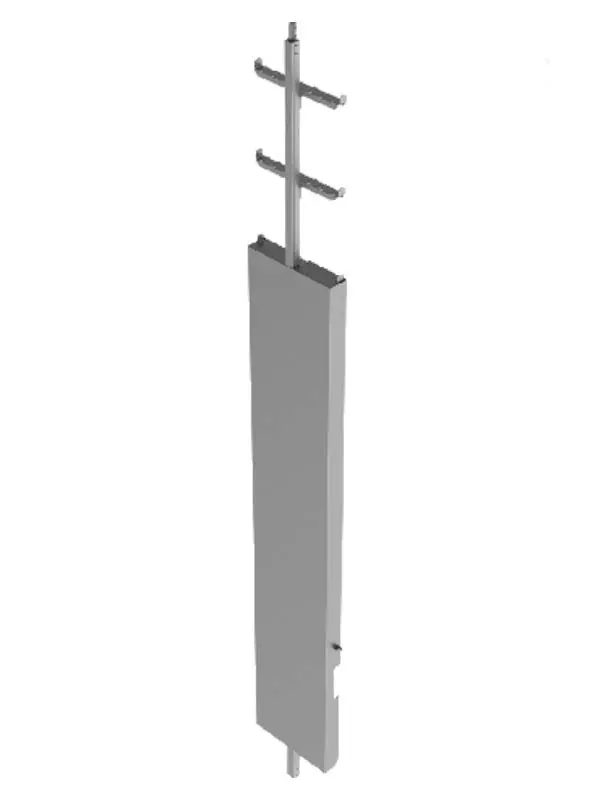

Carter di Protezione
In caso di posizionamento della scala a livello del suolo o in luoghi di facile accesso, è obbligatorio inibire l’utilizzo della scala al personale non abilitato e non dotato di DPI.
∎ Materiale: alluminio ripiegato
∎ Dimensioni: 100×100 mm
∎ Fissaggio: da agganciare agli appositi supporti
∎ Peso: 1,6 Kg/m

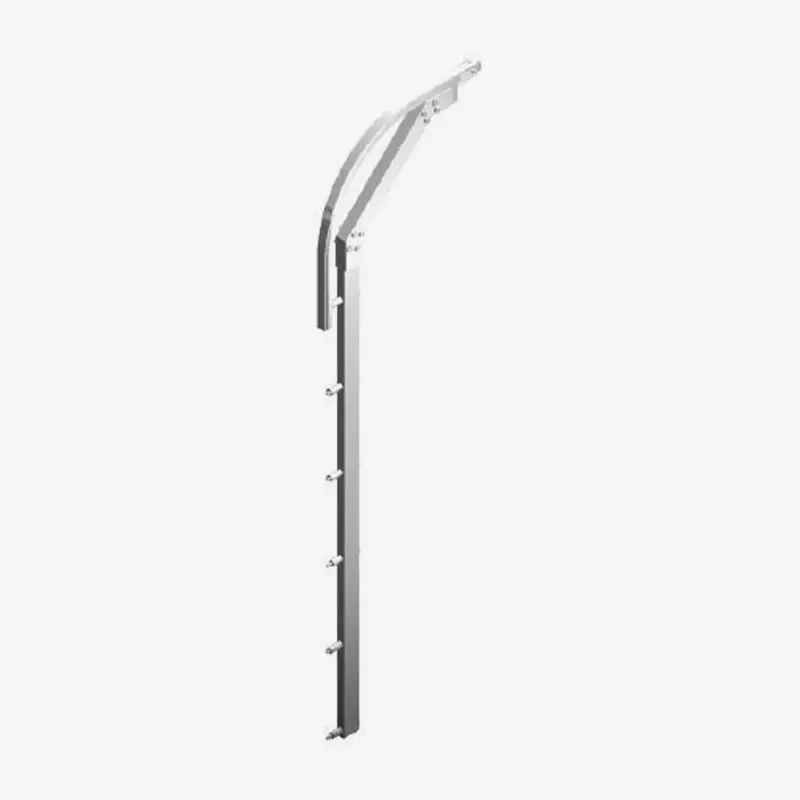

Sbarco
Sezione curva, completa di supporto in alluminio che garantisce, grazie alla calandratura, lo sbarco interno alla copertura in totale sicurezza.
∎ Materiale: binario in alluminio anodizzato 6060T6 e supporto in alluminio
∎ Raggio Curva: 330 mm
∎ Fissaggio: 6 coppie di viti M10x30mm
∎ Peso: 10Kg

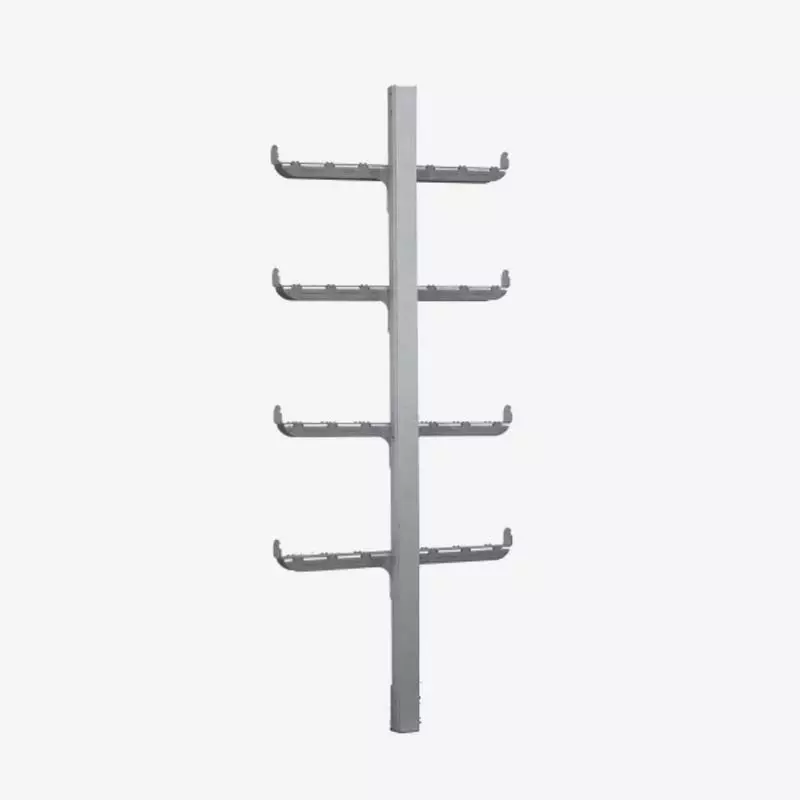

Scala
Il binario di sicurezza in alluminio verticale è dotato di gradini in acciaio inox ripiegato con finitura antiscivolo.
∎ Materiale: binario in alluminio anodizzato 6060T6, gradini in acciaio inox
∎ Dimensione gradini: 330x30mm
∎ Fissaggio piolo: max. ogni 28cm tramite fissaggio a croce RHF005 con 2 viti M10x30 TE e rondella grower
∎ Fissaggio scala: ogni 150 cm
∎ Peso: 4 Kg/m
Scala con Gradini Ripiegabili
Il binario di sicurezza in alluminio è dotato di gradini in acciaio inox ripiegabili di 90° per un minor impatto estetico.
∎ Materiale: binario in alluminio, gradini in acciaio inox ripiegato
∎ Dimensioni: moduli da 3m
∎ Fissaggio: ogni 1,5m
∎ Peso: 2,6 Kg/m

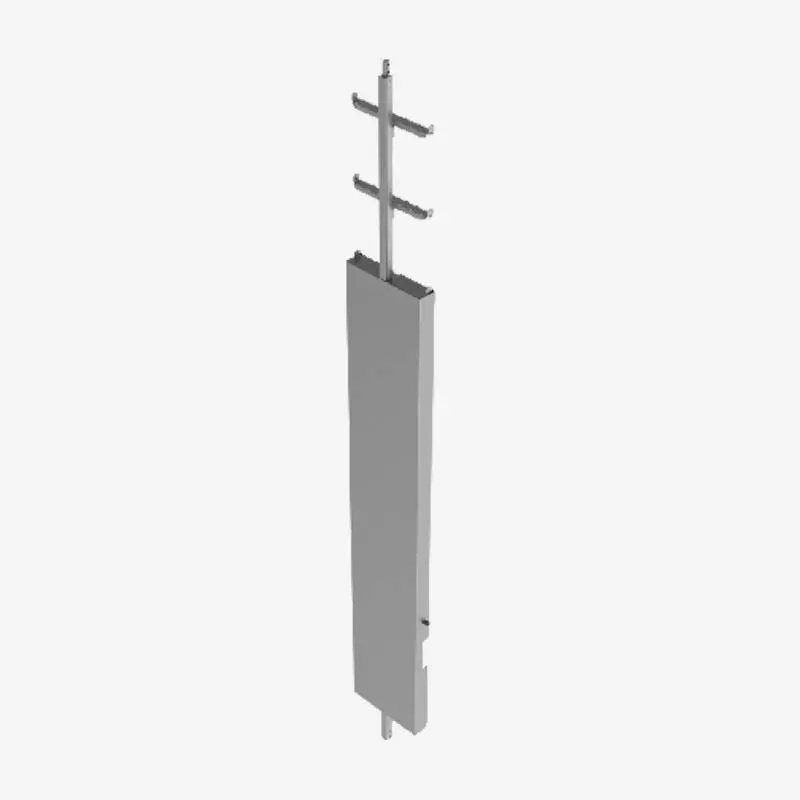

Porta Antintrusione
In caso di posizionamento della scala a livello del suolo o in luoghi di facile accesso, è obbligatorio inibire l’utilizzo della scala al personale non abilitato e non dotato di DPI. La porta antintrusione è dotata di apposite asole per l’alloggiamento di un lucchetto (non incluso)
∎ Materiale: alluminio
∎ Finitura: naturale
∎ Misure: 2000 x 350 x 70mm
∎ Spessore: 2mm
∎ Fissaggio: a innesto su gradino
Staffa di Fissaggio a Parete
Si utilizza per fissare la scala alla struttura ricettiva in C.A. La staffa è integrata di fissaggio a croce.
∎ Materiale: acciaio inox AISI 304L
∎ Dimensioni: 180 x 100 x 120 mm. A richiesta disponibile anche in altre misure
∎ Spessore: 10 mm
∎ Fissaggio: 2 barre filettate inox M12 x 160 e resina bi-componente
∎ Interasse fissaggi: 150cm
∎ Peso: 0,43 Kg
Piombo Identificatore
Il piombo identificatore è contrassegnato da un numero seriale che deve essere riportato su ogni documento che accompagna il sistema e sul cartello identificativo. Il cavetto di chiusura, una volta bloccato nel corpo del piombo, non può più essere rimosso.
∎ Materiale: corpo in alluminio; cavetto in acciaio inox
∎ Finitura: verniciato blu con numero serigrafato
Cartello Obbligatorio
Il cartello identificativo deve essere affisso in prossimità dell’accesso al sistema e riportare le seguenti informazioni:
• modello
• numero di piombo
• produttore
• installatore
• rivenditore
• data di entrata in servizio
∎ Materiale: Alluminio serigrafato
∎ Dimensioni: 150×210 mm
Plus della Scala con binario Centrale
Carrello di scorrimento con assorbitore d’energia
Sbarco in quota sicuro
Profilo in alluminio
10 anni di garanzia
Conforme al Regolamento dei DPI (UE) 2016/425, alla norma EN 353-1:2014+A1:2017, alla RFU PPE-R/11.119 Versione 1, e alla EN ISO 14122-4:2016
