LINEE VITA per Lamiera Grecata
La linea vita per lamiera grecata è un dispositivo di ancoraggio che impiega una linea di ancoraggio flessibile conforme alla direttiva della norma tecnica UNI 11578:2015, EN 795:2012 tipo C e può essere utilizzata da due operatori contemporaneamente, in conformità alla specifica tecnica CEN/TS 16415:2013.
Linea Vita per Lamiera Grecata: come funziona
Sicurezza Individuale: prodotti per Linea Vita per Lamiera Grecata
A partire da 4/10
Accessorio per linee vita per lamiera grecata
A partire da 4/10
Lamiera grecata, sandwich e aggraffata rappresentano l’alternativa al tetto in muratura. La linea vita per lamiera è ideata per essere ancorata attraverso l’utilizzo dei rivetti o di appositi morsetti anche su lamiere di spessore quattro decimi. E’ possibile effettuare anche delle curve grazie all’utilizzo di appositi archetti che non consentono l’uscita del cavo dall’elemento “giro angolo”.
Assorbitore e Tenditore
L’assorbitore riduce l’energia cinetica trasmessa ai supporti. L’energia viene dissipata dalla sfera che attraversa il cilindro in EPDM contenuto all’interno del carter protettivo. Il cilindro in gomma deve essere sostituito in caso di entrata in funzione del sistema. Svolge anche la funzione di tenditore per il corretto posizionamento del cavo. La barra filettata M16x200 funge anche da tenditore..
∎ Materiale: AISI 304, EPDM, lega di alluminio 2011
∎ Dimensioni: 521 x ø60mm
∎ Peso: 1,825 kg
Elemento di Estremità
Si utilizza come punto di partenza e di arrivo della linea vita; si fissa sui supporti di estremità, su supporti speciali a disegno e sulle piastre per le applicazione a parete.
∎ Materiale: pressofusione in lega di alluminio, estrusione in alluminio in lega 2011, viti in acciaio inox AISI 304
∎ Dimensioni: ø 150 x 100 mm
∎ Peso: 1,10 kg
Elemento Intermedio
Si installa ad intervalli rettilinei non superiori a 15 m e consente il passaggio del connettore tramite un movimento sinusoidale. Si può fissare su supporti standard, su quelli speciali e sulle piastre.
∎ Materiale: pressofusione in lega di alluminio, EN AB 46100
∎ Dimensioni: ø 150 x 64 mm
∎ Peso: 0.880 Kg
Archetto per Rinvio D'angolo Orientabile
Archetto che impedisce la fuoriuscita accidentale del cavo in corrispondenza dei cambi di direzione. L’archetto si posiziona nel corpo rotante dell’elemento mediante una vite in acciaio inox appositamente tornita.
∎ Materiale: Materiale: acciaio AISI 304
∎ Dimensioni: Archetto spessore 4mm; vite con filetto M24 passo 1,5. Inserto per chiave di chiusura M24
∎ Peso: 0,373 kg
Tenditore
L’elemento consente il corretto tensionamento del cavo mediante la regolazione dei dadi M16 presenti sul filetto.
∎ Materiale: acciaio inox AISI 304
∎ Dimensioni: Barra M16x250mm con terminale M18x26mm
∎ Peso: 0,680 kg
Piastra per Lamiera Grecata
Supporto per coperture metalliche (v. tabella) La piastra è adattabile a diversi passi della greca, da 240 a 390mm, e si fissa utilizzando 12 rivetti a fiore in alluminio.
∎ Materiale: aacciaio inox AISI 304
∎ Dimensioni: sp. 2 mm – 420x420x50mm
Piastra per Lamiera Aggraffata
La piastra è adattabile a diversi passi della greca, da 240 a 390mm, e si fissa utilizzando 4 morsetti S-5
∎ Materiale: acciaio inox AISI 304
∎ Fissaggio: 4 morsetti S-5
∎ Dimensioni: sp. 2 mm – 420x420x50mm

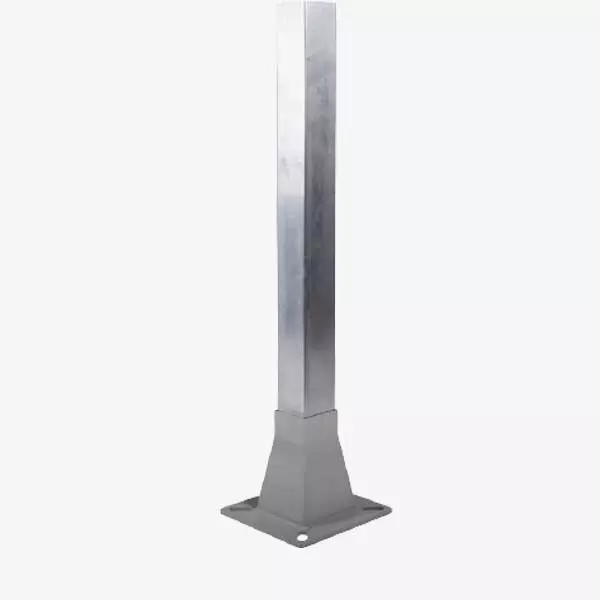

Supporto per Getto di CLS
Il sostegno si compone di una base a bicchiere con una superficie laterale a tronco piramidale all’interno della quale viene inserita una prolunga in alluminio solidarizzata alla base mediante 4 viti autofilettanti 6.3x45mm. L’insieme è reso impermeabile da una guarnizione in mousse adesiva.
∎ Materiale: base acciaio inox AISI 304; prolunga in lega di alluminio 7003-T6 categorizzato
∎ Dimensioni: 240x240x fino a 950 mm
Supporto Base a Pianta
Si utilizza come supporto per qualsiasi componente della linea. Il sostegno si compone di una base a bicchiere all’interno della quale viene inserita una prolunga in alluminio solidarizzata al di sotto del bicchiere mediante 4 viti autofilettanti 6.3x45mm. L’insieme è reso impermeabile da una guarnizione in mousse adesiva.
∎ Materiale: base acciaio con trattamento di cataforesi; prolunga in lega di alluminio 7003-T6
∎ Dimensioni: 240x240x460mm
Supporto per Base a Capanna
Si utilizza come supporto per qualsiasi componente della linea. Il sostegno si compone di una base a bicchiere con una base sagomata a capanna per coperture con pendenza al 30%. All’interno della base si inserisce una prolunga in alluminio solidarizzata al di sotto del bicchiere mediante 4 viti autofilettanti 6.3x45mm. L’insieme è reso impermeabile da una guarnizione in mousse adesiva.
∎ Materiale: base acciaio con trattamento di cataforesi; prolunga in lega di alluminio 7003-T6
∎ Dimensioni: 240x240x460m
Cavo Inox ø8mm
L’operatore connette il proprio DPI al cavo per muoversi in sicurezza lungo tutto il suo percorso. Vendibile solo all’interno dei Kit preconfezionati da 15 – 30 o 45mt.
∎ Materiale: acciaio inox AISI 316
∎ Dimensioni : ø 8 mm, 7 trefoli da 19 fili
∎ Resistenza: > 36 KN
Piastra ad Angolo Esterno
Si utilizza come supporto per qualsiasi elemento, di presenza di angoli esterni nelle pareti di installazione.
∎ Materiale: lega di alluminio 5754-111
∎ Dimensioni: 180×200 mm
∎ Peso: 2,57kg
∎ Finitura: verniciatura RAL 9006
Piastra Doppia
Si utilizza come supporto per due elementi. È particolarmente utile nel caso di incrocio tra due linee vita distinte.
∎ Materiale: lega di alluminio 5754-111
∎ Finitura: verniciatura RAL 9006
∎ Dimensioni: 370x150x90mm
∎ Peso: 4,20kg
Piastra a Parete
Si utilizza come supporto per elementi terminali e di rinvio d’angolo nelle installazioni a parete o in piano.
∎ Materiale: lega di alluminio
∎ Finitura: naturale
∎ Dimensioni: 180×200 mm
∎ Spessore: 38mm; 105mm
∎ Peso: da 0,85Kg
Piastra a Muro
Si utilizza come supporto per qualsiasi ele-mento in presenza di angoli interni nelle pareti di installazione.
∎ Materiale: lega di alluminio 7003
∎ Dimensioni: 170x170x130mm
∎ Finitura: verniciatura RAL 9006
∎ Peso: 2,35kg
Piombo Identificatore
Il piombo identificatore è contrassegnato da un numero seriale che deve essere riportato su ogni documento che accompagna il sistema e sul cartello identificativo. Il cavetto di chiusura, una volta bloccato nel corpo del piombo, non può più essere rimosso.
∎ Materiale: corpo in alluminio; cavetto in acciaio inox
∎ Finitura: verniciato blu con numero serigrafato
Cartello Obbligatorio
Il cartello identificativo deve essere affisso in prossimità dell’accesso al sistema e riportare le seguenti informazioni:
modello, numero di piombo,
produttore ,installatore, rivenditore,
data di entrata in servizio.
∎ Materiale: Alluminio serigrafato
∎ Dimensioni: 150×210 mm
Plus delle Scale con Linee Vita per Lamiera Gregata
Non necessita di carrelli o navette
Linea deformabile
Manutenzione annuale
Omologata fino a 2 operatori
Elementi in acciaio Inox ed EPDM
Certificata secondo EN 795:2012 tipo C e UNI 11578:2015
Informazioni Utili
Garanzia
E’ accordata una garanzia di 10 anni su tutti i pezzi in acciaio inox o in alluminio che costituiscono le nostre linee vita di tipo residenziali. La garanzia potrà essere rinnovata su richiesta del cliente, dopo un sopralluogo tecnico, effettuato a titolo oneroso, sulle attrezzature installate.
Verifica e Manutenzione
Per quanto possibile, prima di ogni tipo di impiego procedere a un esame visivo dei componenti del sistema. In caso di dubbio, chiedere un controllo alla società installatrice o a una persona addetta alla manutenzione, abilitata e competente per tale tipo di intervento.
La linea vita di tipo verticale necessita di manutenzione annuale eseguita a cura di personale appositamente formato. Sicurezza88 è a completa disposizione per fornire eventuali tecnici formati per l’esecuzione di manutenzione dei sistemi. In caso di una caduta l’impianto deve essere oggetto di manutenzione obbligatoria da parte di una persona abilitata e competente.
Normativa Nazionale
D.Lgs. 81/2008 e successive modifi che e integrazioni: Testo Unico in materia di Sicurezza
Normativa Locale
VENETO
REGIONE VENETO
- Integrazione risposta scritta n. 111 del 21 Gennaio 2016
- L.R. n.4 del 16 Marzo 2015 con integrazione della risposta scritta n.111 del 21 Gennaio 2016
UMBRIA
REGIONE UMBRIA
- L.R. n.16 del 17 Settembre 2013 in attuazione secondo R.R. n.5 del 5 Dicembre 2014
- D.G.R. n.174 del 18 Febbraio 2015
TRENTINO-ALTO-ADIGE
PROVINCIA DI TRENTO
TOSCANA
REGIONE TOSCANA
SICILIA
REGIONE SICILIA
- Circolare n.1304 del 23 Luglio 2013
- D.R. n.1754 del 5 Settembre 2015 in attuazione secondo Circolare n.1304 del 23 Luglio 2013
PIEMONTE
REGIONE PIEMONTE
MARCHE
REGIONE MARCHE
- L.R. n.7 del 22 Aprile 2014 con modifiche
- L.R. n.30 del 31 Luglio 2018 in attuazione secondo
- R.R. n.7 del 13 Novembre 2018
LOMBARDIA
REGIONE LOMBARDIA
- ASL di Bergamo ATTO DIRIGENZIALE n.787 del 15 Luglio 2003
- Delibera n.850 del 17 Dicembre 2004 – Integrazione al Titolo III del Regolamento di Igiene
- Decreto n.6551 del 08 Luglio 2014 – Linee Guida “Uso delle piattaforme di lavoro elevabili”
- Decreto n.119 del 14 Gennaio 2009 – Disposizioni concernenti la prevenzione dei rischi di caduta dall’alto
LIGURIA
REGIONE LIGURIA
FRIULI VENEZIA GIULIA
REGIONE FRIULI VENEZIA GIULIA
EMILIA ROMAGNA
REGIONE EMILIA ROMAGNA
- Bollettino Ufficiale 09/2009
- DELIBERA REGIONALE- Prevenzione delle cadute dall’alto, 15 Giugno 2015, N. 699
CAMPANIA
REGIONE CAMPANIA
Norme Tecniche
UNI EN 17235:2024
Dispositivi di ancoraggio permanenti e ganci di sicurezza.
UNI 11900:2023
Attività professionali non regolamentate – Installatore di sistemi di ancoraggio – Requisiti di conoscenza, abilità, autonomia e responsabilità.
UNI 11158:2015
Dispositivi di protezione individuale contro le cadute dall’alto – Sistemi di protezione individuale delle cadute – Guida per la selezione e l’uso.
UNI 11158:2015
Dispositivi di protezione individuali contro le cadute dall’alto – Sistemi di protezione individuale dalle cadute – Guida per la selezione e l’uso.
UNI 11578:2015
Dispositivi di ancoraggio destinati all’installazione permanente. Requisiti e metodi di prova.
UNI 11560:2022
Sistemi di ancoraggio permanenti in copertura. Guida per l’individuazione, la configurazione, l’installazione, l’uso e la manutenzione.
UNI EN 795:2012
Dispositivi individuali per la protezione contro le cadute – Dispositivi di ancoraggio
UNI CEN/TS 16415:2013
Dispositivi individuali per la protezione contro le cadute – Dispositivo di ancoraggio – Raccomandazioni per dispositivi per l’uso da parte di più persone contemporaneamente
UNI EN 517:2006
Accessori prefabbricati per coperture – Ganci di sicurezza da tetto
UNI EN 341:2011
Dispositivi individuali per la protezione contro le cadute – Dispositivi di discesa per salvataggio
UNI EN 353-1:2018
Dispositivi individuali per la protezione contro le cadute – Dispositivi anticaduta di tipo guidato comprendenti una linea di ancoraggio – Parte 1: Dispositivi anticaduta di tipo guidato comprendenti una linea di ancoraggio rigida
UNI EN 354
Dispositivi individuali per la protezione contro le cadute- Cordini
UNI EN 355
Dispositivi per la protezione contro le cadute dall’alto – Assorbitori di Energia
UNI EN 358:2019
Dispositivi di protezione individuale per il posizionamento sul lavoro e la prevenzione delle cadute dall’alto – Cinture e cordini di posizionamento sul lavoro o trattenuta
UNI EN 360
Dispositivi di protezione individuale contro le cadute dall’alto – Dispositivi anticaduta di tipo retrattile
UNI EN 361
Dispositivi di protezione individuale contro le cadute dall’alto – Imbracature per il corpo
UNI EN 362
Dispositivi di protezione individuale contro le cadute dall’alto – Connettori
UNI EN 363:2019
Dispositivi di protezione individuale contro le cadute dall’alto – Sistemi individuali per la protezione contro le cadute
UNI EN 364
Dispositivi di protezione individuale contro le cadute dall’alto – Metodi di Prova
