LINEE VITA INDUSTRIALI
La linea vita industriale, di tipo indeformabile è una linea vita conforme alla norma UNI 11578:2015, EN 795:2012 tipo C e CEN/TS 16415:2013 per la protezione contemporanea di quattro operatori.
Linea Vita: cos'è e come funziona
Il dispositivo di ancoraggio è costituito da una serie completa di elementi realizzati in lega d’alluminio (pressofusa ed estrusa) in modo da unire resistenza alla corrosione, leggerezza ed ottima resistenza meccanica. L’energia generata in caso di caduta dagli operatori viene dissipata mediante la compressione di 164 molle a tazza accoppiate secondo una particolare conformazione. L’assorbitore, dopo essere entrato in funzione necessità di revisione, ma non necessariamente di una sostituzione. Il serraggio del cavo è garantito da un sistema con cuneo di bloccaggio.
La linea vita indeformabile è adattabile a qualsiasi tipo di struttura, può essere posato sia all’interno sia all’esterno, è di facile installazione ed è garantito per 10 anni con manutenzione annuale. La sua conformazione particolarmente robusta permette un interasse fra i supporti ogni 15 metri. Il dispositivo può essere installato sui supporti in alluminio della Serie 7003 oppure a muro con apposite piastre. La linea vita indeformabile si utilizza senza carrelli o navette; l’operatore deve essere munito solamente di un connettore adeguatamente vincolato al DPI e alla linea flessibile. L’intero sistema è stato testato dall’ente certificatore Apave.
Sicurezza Industriale: i prodotti delle Linee Vita
Accessorio per linee vita industriali
Assorbitore Indeformabile
Il nuovo assorbitore di energia assume anche la funzione di tenditore, in grado di garantire un corretto pretensionamento anche su lunghezze fino a 200 mt. L’assorbitore di energia/tenditore permette di ridurre l’energia cinetica in caso di caduta degli operatori connessi alla linea, certificato per l’utilizzo contemporaneo di 4 operatori. È composto da 164 innovative molle a tazza sottoposte ad uno speciale trattamento e disposte in 41 coppie. L’eventuale caduta o entrata in servizio della linea viene segnalata dalla rottura di una piccola fune innestata tra l’assorbitore e l’elemento di giunzione.
| Materiale | Molle a tazza trattate, Ø 45×22.4×1.25mm (DIN 2093) |
| Carter | Estrusione di alluminio, lega 6060 T6 |
| Sistema di Bloccaggio | estrusione d’allumiminio, lega 2011 e cuneo in AISI304 |
| Dimensione | 627x57x58 mm |
| Peso | 6,050 Kg |
Assorbitore Indeformabile
Il nuovo assorbitore di energia assume anche la funzione di tenditore, in grado di garantire un corretto pretensionamento anche su lunghezze fino a 200 mt. L’assorbitore di energia/tenditore permette di ridurre l’energia cinetica in caso di caduta degli operatori connessi alla linea.
Certificato per l’utilizzo contemporaneo di 4 operatori. È composto da 164 innovative molle a tazza sottoposte ad uno speciale trattamento e disposte in 41 coppie. L’eventuale caduta o entrata in servizio della linea viene segnalata dalla rottura di una piccola fune innestata tra l’assorbitore e l’elemento di giunzione.
| Materiale | Molle a tazza trattate, Ø 45×22.4×1.25mm (DIN 2093) |
| Carter | Estrusione di alluminio, lega 6060 T6 |
| Sistema di Bloccaggio | estrusione d’allumiminio, lega 2011 e cuneo in AISI304 |
| Dimensione | 627x57x58 mm |
| Peso | 6,050 Kg |
Cartello Obbligatorio
Il cartello identificativo deve essere affisso in prossimità dell’accesso al sistema e riportare le seguenti informazioni: modello, numero di piombo, produttore, installatore, rivenditore, data di entrata in servizio.
∎ Materiale: Alluminio serigrafato
∎ Dimensioni: 150×210 mm
Elemento di Estremità
Si utilizza come punto di partenza e di arrivo della linea vita; si fissa sui supporti di estremità, su supporti speciali a disegno e sulle piastre per le applicazione a parete.
∎ Materiale: pressofusione in lega di allumi- nio, estrusione in alluminio in lega 2011, viti in acciaio inox AISI 304
∎ Dimensioni: ø 150 x 100 mm
∎ Peso: 1,10 kg
Elemento di Estremità
Si installa ad intervalli rettilinei non superiori a 15 m e consente il passaggio del connettore tramite un movimento sinusoidale. Si può fissare su supporti standard, su quelli speciali e sulle piastre.
∎ Materiale: pressofusione in lega di alluminio, EN AB 46100
∎ Dimensioni: ø 150 x 64 mm
∎ Peso: 0.880 Kg
Archetto per Rinvio d'Angolo Orientabile
Archetto che impedisce la fuoriuscita accidentale del cavo in corrispondenza dei cambi di direzione. L’archetto si posiziona nel corpo rotante dell’elemento mediante una vite in acciaio inox appositamente tornita.
∎ Materiale: acciaio AISI 304
∎ Dimensioni: archetto spessore 4mm; vite con filetto M24 passo 1,5. Inserto per chiave di chiusura M24
∎ Peso: 0,373 kg
Supporto per Getto CLS
Si utilizza come supporto per elementi d’estremità, intermedi e rinvio d’angolo. Il supporto è progettato per essere inglobato nel getto di elementi in CA o CAP: è composto da un’estrusione d’alluminio a sezione quadrata, la cui parte terminale è dotata di un foro Ø16 su ciascuna faccia per ancorare il supporto alle armature del getto di CA.
∎ Materiale: lega di alluminio 7003
∎ Torretta: 80x80mm
∎ Altezza: 750 mm
Supporto Intermedio a Base Universale
Si utilizza come supporto per elementi intermedi. E’ composto da un’estrusione d’alluminio a sezione quadrata unita ad una base universale mediante 4 bulloni.
∎ Materiale: lega di alluminio 7003
∎ Dimensioni base: 190x300mm
∎ Fori Base: ø18mm
∎ Torretta: 80x80mm
∎ Altezza: 310mm; 510mm
Supporto per Muricci e Tavelloni
Supporto doppia falda per fissaggio su muricci e tavelloni
∎ Materiale: base in acciaio inox, torre in lega d’alluminio 7003
∎ Dimensioni base: 990×650 mm

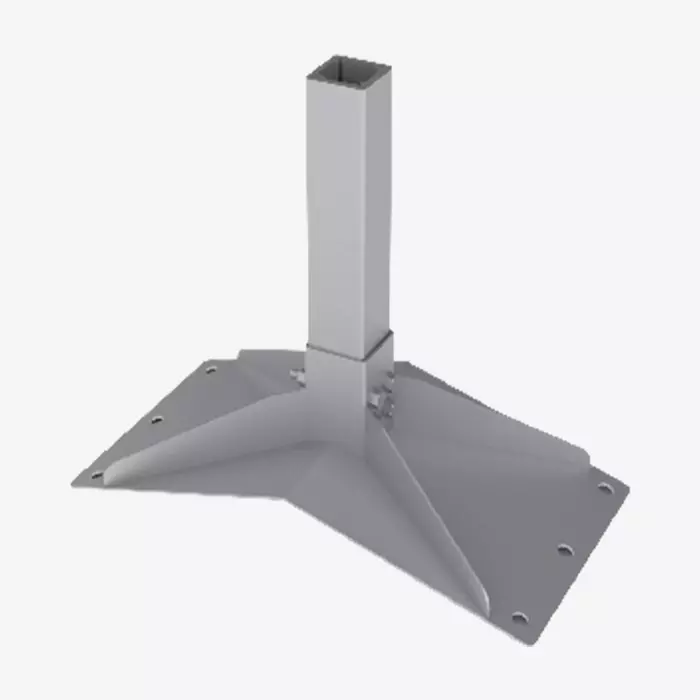

Supporto per CLS o Trave in Legno
Supporto doppia falda per fissaggio su CLS o trave in legno.
∎ Materiale: base in acciaio inox, torre in lega d’alluminio 7003
∎ Dimensioni base: 500x250mm
∎ Altezza: variabile
∎ Inclinazione: variabile
Blocco Tenditore
Si utilizza per ottenere il corretto tensiona-mento del cavo. Blocca cavo e cuneo inclusi.
∎ Materiale: corpo del tenditore in AISI 304, sistema di bloccaggio del cavo estrusione in lega 2011 e cuneo in AISI304
∎ Dimensioni: 378 x 62,4mm
∎ Peso: 1,156 Kg
Supporto Intermedio a Base Piatta
Si utilizza come supporto per elementi intermedi. E’ composto da un’estrusione d’alluminio a sezione quadrata unita ad una base piatta mediante 4 bulloni.
∎ Materiale: lega di alluminio 7003
∎ Dimensioni base: 200x250mm
∎ Fori Base: ø18mm
∎ Torretta: 80x80mm
∎ Altezza: 260mm; 460mm
Supporto Inclinato Monofalda
Si utilizza come supporto per elementi della linea vita su tetti monofalda.
∎ Materiale: base in acciaio inox, torretta in lega di alluminio 7003
∎ Dimensioni base: 300x300mm
∎ Altezza: variabile
∎ Inclinazione: variabile
Supporto d'Estremità a Base Universale
Si utilizza come supporto per elementi terminali e di rinvio d’angolo. E’ composto da un’estrusione d’alluminio a sezione quadrata unita ad una base universale mediante 4 bulloni.
∎ Materiale: lega di alluminio 7003
∎ Dimensioni base: 190x400mm
∎ Fori Base: ø18mm
∎ Torretta: 80x80mm
∎ Altezza: 310mm; 510mm
Supporto d'Estremità a Base Piatta
Si utilizza come supporto per elementi intermedi. E’ composto da un’estrusione d’alluminio a sezione quadrata unita ad una base piatta mediante 4 bulloni.
∎ Materiale: lega di alluminio 7003
∎ Dimensioni base: 200x250mm
∎ Fori Base: ø18mm
∎ Torretta: 80x80mm
∎ Altezza: 260mm; 460mm
Supporto Controventato
Il supporto si utilizza per installazioni nei sottotetti quando il manto di apertura non garantisce opportuna resistenza.
∎ Materiale: base in acciaio inox, torre in lega di alluminio 7003
∎ Dimensioni base: 500x500mm
∎ Altezza: variabile
Scassolina a Tenuta Stagna
Si utilizza come protezione su tutti i supporti della Serie 7003. La scossalina, dotata di guaina in gomma, correda i supporti evitando le infiltrazioni d’acqua.
∎ Materiale: Polietilene alta densità
∎ Dimensioni base: 300x230x104mm
∎ Peso: 80gr
Contropiastra per Supporto a Base Universale
La contropiastra è studiata per l’applicazione con i supporti della serie 7003, le dimensioni e gli interassi di foratura sono calibrati per l’adattamento con i supporti a base universale. La contropiastra è utile nei casi di necessità di impacchettamento del supporto con la sottostruttura esistente.
∎ Materiale: lega di alluminio 5754-H111
∎ Dimensioni: 400x220x15 mm
Contropiastra per Supporto a Base Piatta
La contropiastra CPP è studiata per l’applicazione con i supporti della serie 7003, le dimensioni e gli interassi di foratura sono calibrati per l’adattamento con i supporti a base piatta. La contropiastra è utile nei casi di necessità di impacchettamento del supporto con la sottostruttura esistente.
∎ Materiale: lega di alluminio 5754-H111
∎ Dimensioni: 220x370x15 mm
Adattatore per Supporti a Base Piatta
Adattatore per supporti, per tetti in legno con orditura dei travetti posti in appoggio sulla trave di colmo. L’adattatore garantisce un fissaggio su quattro travetti.
∎ Materiale: acciaio inox AISI 304
∎ Dimensioni: 1000x460mm
Piastra ad Angolo Esterno
Si utilizza come supporto per qualsiasi elemento, di presenza di angoli esterni nelle pareti di installazione.
∎ Materiale: lega di alluminio 5754-111
∎ Finitura: verniciatura RAL 9006
∎ Dimensioni: 180×200 mm
∎ Peso: 2,57kg
Piastra Doppia
Si utilizza come supporto per due elementi. È particolarmente utile nel caso di incrocio tra due linee vita distinte.
∎ Materiale: lega di alluminio 5754-111
∎ Finitura: verniciatura RAL 9006
∎ Dimensioni: 370x150x90mm
∎ Peso: 4,20kg
Piastra a Parete
Si utilizza come supporto per elementi terminali e di rinvio d’angolo nelle installazioni a parete o in piano.
∎ Materiale: lega di alluminio 5754-111
∎ Finitura: naturale
∎ Dimensioni: 180×200 mm
∎ Spessore: 38mm; 105mm
∎ Peso: da 0,85Kg
Piastra a Muro
Si utilizza come supporto per qualsiasi ele-mento in presenza di angoli interni nelle pareti di installazione.
∎ Materiale: lega di alluminio 7003
∎ Finitura: verniciatura RAL 9006
∎ Dimensioni: 170x170x130mm
∎ Peso: 2,35kg
Cavo in Acciaio Inox
Il cavo in acciaio consente l’ancoraggio dell’operatore alla linea vita e il movimento in sicurezza lungo tutto il suo percorso. E’ riconoscibile e contrassegnato esternamente da un trefolo di colore blu.
∎ Materiale: acciaio inossidabile
∎ Dimensioni: ø 10 mm, 7 trefoli da 19 fili
∎ Resistenza: > 53 KN
∎ Peso: 381 g/m
Piombo Identificatore
Il piombo identificatore è contrassegnato da un numero seriale che deve essere riportato su ogni documento che accompagna il sistema e sul cartello identificativo. Il cavetto di chiusura, una volta bloccato nel corpo del piombo, non può più essere rimosso.
∎ Materiale: corpo in alluminio; cavetto in acciaio inox
∎ Finitura: verniciato blu con numero serigrafato
Plus delle Linee Vita Industriali
Certificata secondo EN 795:2012 tipo C e CEN/TS 16415:2013
Omologato per l’utilizzo contemporaneo di 4 operatori
Il dispositivo può essere installato in configurazione rettilinea e ad angolo
Linea indeformabile e Manutenzione annuale
Elementi in alluminio (leghe da pressofusione e leghe da tornitura) e assorbitore di energia in acciaio per molla
Certificata per il recupero in caso di caduta
Informazioni Utili
Garanzia
E’ accordata una garanzia di 10 anni su tutti i pezzi in acciaio inox o in alluminio che costituiscono le nostre linee vita di tipo industriale. La garanzia potrà essere rinnovata su richiesta del cliente, dopo un sopralluogo tecnico, effettuato a titolo oneroso, sulle attrezzature installate.
Verifica e Manutenzione
Per quanto possibile, prima di ogni tipo di impiego procedere a un esame visivo dei componenti del sistema. In caso di dubbio, chiedere un controllo alla società installatrice o a una persona addetta alla manutenzione, abilitata e competente per tale tipo di intervento. La linea vita di tipo industriale necessita di manutenzione annuale eseguita a cura di personale appositamente formato. Sicurezza88 è a completa disposizione per fornire eventuali tecnici formati per l’esecuzione di manutenzione dei sistemi. In caso di una caduta l’impianto deve essere oggetto di manutenzione obbligatoria da parte di una persona abilitata e competente.
Normativa Nazionale
D.Lgs. 81/2008 e successive modifi che e integrazioni: Testo Unico in materia di Sicurezza
Normativa Locale
VENETO
REGIONE VENETO
- Integrazione risposta scritta n. 111 del 21 Gennaio 2016
- L.R. n.4 del 16 Marzo 2015 con integrazione della risposta scritta n.111 del 21 Gennaio 2016
UMBRIA
REGIONE UMBRIA
- L.R. n.16 del 17 Settembre 2013 in attuazione secondo R.R. n.5 del 5 Dicembre 2014
- D.G.R. n.174 del 18 Febbraio 2015
TRENTINO-ALTO-ADIGE
PROVINCIA DI TRENTO
TOSCANA
REGIONE TOSCANA
SICILIA
REGIONE SICILIA
- Circolare n.1304 del 23 Luglio 2013
- D.R. n.1754 del 5 Settembre 2015 in attuazione secondo Circolare n.1304 del 23 Luglio 2013
PIEMONTE
REGIONE PIEMONTE
MARCHE
REGIONE MARCHE
- L.R. n.7 del 22 Aprile 2014 con modifiche
- L.R. n.30 del 31 Luglio 2018 in attuazione secondo
- R.R. n.7 del 13 Novembre 2018
LOMBARDIA
REGIONE LOMBARDIA
- ASL di Bergamo ATTO DIRIGENZIALE n.787 del 15 Luglio 2003
- Delibera n.850 del 17 Dicembre 2004 – Integrazione al Titolo III del Regolamento di Igiene
- Decreto n.6551 del 08 Luglio 2014 – Linee Guida “Uso delle piattaforme di lavoro elevabili”
- Decreto n.119 del 14 Gennaio 2009 – Disposizioni concernenti la prevenzione dei rischi di caduta dall’alto
LIGURIA
REGIONE LIGURIA
FRIULI VENEZIA GIULIA
REGIONE FRIULI VENEZIA GIULIA
EMILIA ROMAGNA
REGIONE EMILIA ROMAGNA
- Bollettino Ufficiale 09/2009
- DELIBERA REGIONALE- Prevenzione delle cadute dall’alto, 15 Giugno 2015, N. 699
CAMPANIA
REGIONE CAMPANIA
Norme Tecniche
UNI EN 17235:2024
Dispositivi di ancoraggio permanenti e ganci di sicurezza.
UNI 11900:2023
Attività professionali non regolamentate – Installatore di sistemi di ancoraggio – Requisiti di conoscenza, abilità, autonomia e responsabilità.
UNI 11158:2015
Dispositivi di protezione individuale contro le cadute dall’alto – Sistemi di protezione individuale delle cadute – Guida per la selezione e l’uso.
UNI 11158:2015
Dispositivi di protezione individuali contro le cadute dall’alto – Sistemi di protezione individuale dalle cadute – Guida per la selezione e l’uso.
UNI 11578:2015
Dispositivi di ancoraggio destinati all’installazione permanente. Requisiti e metodi di prova.
UNI 11560:2022
Sistemi di ancoraggio permanenti in copertura. Guida per l’individuazione, la configurazione, l’installazione, l’uso e la manutenzione.
UNI EN 795:2012
Dispositivi individuali per la protezione contro le cadute – Dispositivi di ancoraggio
UNI CEN/TS 16415:2013
Dispositivi individuali per la protezione contro le cadute – Dispositivo di ancoraggio – Raccomandazioni per dispositivi per l’uso da parte di più persone contemporaneamente
UNI EN 517:2006
Accessori prefabbricati per coperture – Ganci di sicurezza da tetto
UNI EN 341:2011
Dispositivi individuali per la protezione contro le cadute – Dispositivi di discesa per salvataggio
UNI EN 353-1:2018
Dispositivi individuali per la protezione contro le cadute – Dispositivi anticaduta di tipo guidato comprendenti una linea di ancoraggio – Parte 1: Dispositivi anticaduta di tipo guidato comprendenti una linea di ancoraggio rigida
UNI EN 354
Dispositivi individuali per la protezione contro le cadute- Cordini
UNI EN 355
Dispositivi per la protezione contro le cadute dall’alto – Assorbitori di Energia
UNI EN 358:2019
Dispositivi di protezione individuale per il posizionamento sul lavoro e la prevenzione delle cadute dall’alto – Cinture e cordini di posizionamento sul lavoro o trattenuta
UNI EN 360
Dispositivi di protezione individuale contro le cadute dall’alto – Dispositivi anticaduta di tipo retrattile
UNI EN 361
Dispositivi di protezione individuale contro le cadute dall’alto – Imbracature per il corpo
UNI EN 362
Dispositivi di protezione individuale contro le cadute dall’alto – Connettori
UNI EN 363:2019
Dispositivi di protezione individuale contro le cadute dall’alto – Sistemi individuali per la protezione contro le cadute
UNI EN 364
Dispositivi di protezione individuale contro le cadute dall’alto – Metodi di Prova
